Hangzhou Ocean Industry Co., Ltd. és un dels principals fabricants i proveïdors de cremalleres estàndard a la Xina. Benvingut a les cadenes industrials duradores a granel a l'engròs i peces de transmissió de potència fabricades a la Xina aquí des de la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i preu competitiu.
Hi ha altres bastidors d'engranatges de mòduls disponibles, i també hi ha dents CP o DP disponibles, Ocean pot produir segons els vostres dibuixos. La majoria de l'Ocean Standard Gear Rack s'exporten a Europa des de 2005. La majoria dels clients OEM d'Oceà envien dibuixos i productes Ocean segons els seus dibuixos, si no teniu dibuix, Ocean també pot produir segons la vostra mostra.
Paràmetre
Taula de conversió
| Mòdul | PC | DP |
| 0.39688 | 1.24682 | 64 |
| 0.5 | 1.57080 | 50.8 |
| 0.52917 | 1.66243 | 48 |
| 0.6 | 1.88496 | 42.33333 |
| 0.79375 | 2.49364 | 32 |
| 0.79577 | 2.5 | 31.91858 |
| 0.8 | 2.51327 | 31.75 |
| 1 | 3.14159 | 25.4 |
| 1.05833 | 3.32485 | 24 |
| 1.25 | 3.92699 | 20.32 |
| 1.27000 | 3.98982 | 20 |
| 1.5 | 4.71239 | 16.93333 |
| 1.59155 | 5 | 15.95929 |
| 1.58750 | 4.98728 | 16 |
| 2 | 6.28319 | 12.70 |
| 2.11667 | 6.64970 | 12 |
| 2.5 | 7.85398 | 10.16 |
| 2.54000 | 7.97965 | 10 |
| 3 | 9.42478 | 8.46667 |
| 3.17500 | 9.97456 | 8 |
| 3.18310 | 10 | 7.97965 |
| 4 | 12.56637 | 6.35 |
| 4.23333 | 13.29941 | 6 |
| 4.77465 | 15 | 5.31976 |
| 5 | 15.70796 | 5.08 |
| 5.08000 | 15.95929 | 5 |
| 6 | 18.84956 | 4.23333 |
| 6.35000 | 19.94911 | 4 |
| 6.36620 | 20 | 3.98982 |
| 8 | 25.13274 | 3.175 |
| 8.46667 | 26.59882 | 3 |
| 10 | 31.41593 | 2.54 |
| Dentatura diritta | Dentadura recta | Gerade Verzahnung | Dentadura dentada dreta | Dentat dret | |||||||||||||||
| Angolo pressió 20 graus | Angle de pressió 20 graus | Eingriffswinskel 20 graus | Angle de pressió de 20 graus | Angulode pressió 20 graus | |||||||||||||||
| MaterialeC45E UNI EN 10083-1 | Material C45E UNI EN 10083-1 | WerkstoffC45E UNI EN 10083-1 | Matèria C45E UNI EN 10083-1 | Material C45E UNI EN 10083-1 | |||||||||||||||

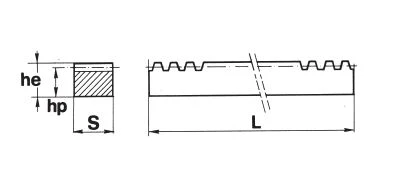

| Mod. | hp | ell x S | L | ||||||||||||||||
| 500 | 1000 | 2000 | 3000 | ||||||||||||||||
| Bacallà. | Kg | Bacallà. | Kg | Bacallà. | Kg | Bacallà. | Kg | ||||||||||||
| 1 | 140 | 15 x 15 | CR 26050 | 820 | CR 26100 | 1,500 | CR 26200 | 3,100 | CR 26300 | 4,900 | |||||||||
| 15 | 155 | 17 x 17 | CR 27050 | 1,000 | CR 27100 | 2,000 | CR 27200 | 4,000 | CR 27300 | 6,100 | |||||||||
| 2 | 180 | 20 x 20 | CR 28050 | 1,400 | CR 28100 | 2,700 | CR 28200 | 5,400 | CR 28300 | 8,400 | |||||||||
| 25 | 225 | 25 x 25 | CR 29050 | 2,100 | CR 29100 | 4,300 | CR 29200 | 8,600 | CR 29300 | 11,900 | |||||||||
| 3 | 270 | 30 x 30 | CR 30050 | 3,100 | CR 30100 | 6,300 | CR 30200 | 12,500 | CR 30300 | 18,600 | |||||||||
| 4 | 18 | 22 x 22 | CR 37050 | 1,400 | CR 37100 | 3,250 | CR 37200 | 6,800 | |||||||||||
| 4 | 210 | 25 x 25 | CR 36050 | 1,800 | CR 36100 | 3,650 | CR 36200 | 7,300 | CR 36300 | 10,900 | |||||||||
| 4 | 260 | 30 x 30 | CR 33050 | 3,050 | CR 33100 | 6,000 | CR 33200 | 11,900 | CR 33300 | 18,100 | |||||||||
| 4 | 360 | 40 x 40 | CR 31050 | 5,500 | CR 31100 | 11,100 | CR 31200 | 22,000 | CR 31300 | 31,300 | |||||||||
| 5 | 450 | 50 x 50 | CR 32050 | 8,300 | CR 32100 | 17,500 | CR 32200 | 34,600 | CR 32300 | 45,300 | |||||||||
| 6 | 54 | 60 x 60 | CR 34050 | 12,650 | CR 34100 | 25,000 | CR 34200 | 51,000 | |||||||||||
| 8 | 720 | 80 x 80 | CR 39050 | 22,400 | CR 39100 | 45,000 | CR 39200 | 90,000 | |||||||||||
| Dati tecnici Especificacions tècniques Technische Daten Donnees techniques Dati tecnicis | |||||||||||||||||||
| Mod. | Passo / Pitch Teilung / Pas Paso |
S | L | ||||||||||||||||
| 500 | 1000 | 2000 | 3000 | ||||||||||||||||
| Z | Lr | Z | Lr | Z | Lr | Z | Lr | ||||||||||||
| 1 | 31,416 | 5 | 159 | 49,951 | 319 | 100,217 | 637 | 200,120 | 955 | 300,023 | |||||||||
| 15 | 47,124 | 6 | 106 | 49,951 | 213 | 100,374 | 425 | 200,277 | 637 | 300,180 | |||||||||
| 2 | 62,832 | 6 | 80 | 50,266 | 160 | 100,531 | 319 | 200,434 | 478 | 300,337 | |||||||||
| 25 | 78,540 | 7 | 64 | 50,266 | 128 | 100,531 | 255 | 200,277 | 382 | 300,023 | |||||||||
| 3 | 94,248 | 8 | 53 | 49,951 | 107 | 100,845 | 213 | 200,748 | 319 | 300,651 | |||||||||
| 4 | 125,664 | 8 | 40 | 50,266 | 80 | 100,531 | 160 | 201,062 | 239 | 300,337 | |||||||||
| 5 | 157,080 | 10 | 32 | 50,266 | 64 | 100,531 | 128 | 201,062 | 191 | 300,023 | |||||||||
| 6 | 188,496 | 10 | 27 | 50,894 | 54 | 101,788 | 107 | 201,691 | |||||||||||
| 8 | 251,328 | 10 | 20 | 50,266 | 40 | 100,531 | 80 | 201,062 | |||||||||||

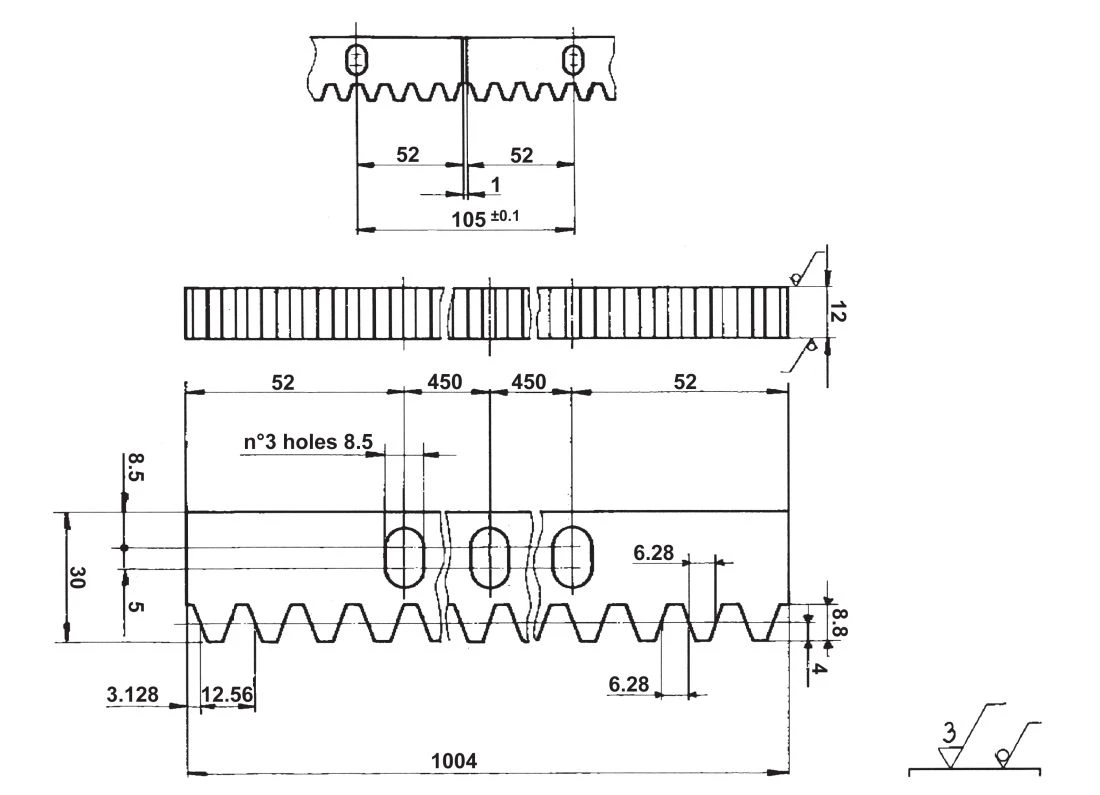

| Passat 12.566 mm | Pas 12.566 mm | Teilung 12.566 mm | Pas 12.566 mm | Pas 12.566 mm | |||||||||||||
| Mòdul=4 | Mòdul=4 | Mòdul=4 | Mòdul=4 | Mòdul=4 | |||||||||||||
| Dentatura diritta | Dentadura recta | Gerade Verzahnung | Dentadura dentada dreta | Dentat dret | |||||||||||||
| Angolo pressió 20 graus | Angle de pressió 20 graus | Eingriffswinskel 20 graus | Angle de pressió de 20 graus | Àngulo de presiòn 20 graus | |||||||||||||
| Materials | Material | Werkstoff | Matiere | Material | |||||||||||||
| C45E UNI EN 10083-1 | C45E UNI EN 10083-1 | C45E UNI EN 10083-1 | C45E UNI EN 10083-1 | C45E UNI EN 10083-1 | |||||||||||||
| Tractament superficial: | Tractament superficial: | Oberflachenbehandlung: | Tractament de superfície: | Tractament superficial: | |||||||||||||
| Zincatura | Revestiment de zinc | Verzinken | Zingage | Cincado | |||||||||||||
| Codi | CP | Mòdul | L | Nº de dents | B | A0 | A1 | D | I | Nombre de forats | Cargol | A | Φd1 | ΦD | E | f | Fta kN | KG |
| CP-05005-JIS1 | 5 | 1. 5915 | 500 | 100 | 15 | 20 | 18.41 | 40 | 140 | 4 | M5 | 8 | 6 | 10 | 6 | 1.5 | 0.59 | 1.1 |
| CP-05005-JIS1-N | 5 | 1. 5915 | 500 | 100 | 15 | 20 | 18.41 | * | * | * | * | * | * | * | * | 1.5 | 0.59 | 1. 1 |
| CP-05010-J1S1-N | 5 | 1. 5915 | 1000 | 200 | 15 | 20 | 18.41 | * | * | * | * | * | * | * | * | 1.5 | 0.59 | 2.1 |
| CP-10005-JIS1 | 10 | 3.1831 | 500 | 50 | 30 | 35 | 31.82 | 40 | 140 | 4 | M10 | 14 | 11 | 17.5 | 10.8 | 1.5 | 2.38 | 3.7 |
| CP- 10005-J1S1-N | 10 | 3.1831 | 500 | 50 | 30 | 35 | 31.82 | * | * | * | * | * | * | * | * | 1.5 | 2.38 | 3.7 |
| CP- 10010-J1S1-N | 10 | 3.1831 | 1000 | 100 | 30 | 35 | 31.82 | * | * | * | * | * | * | * | * | 1.5 | 2.38 | 7.5 |
| Codi | CP | Mòdul | L | Nº de dents | B | A0 | A1 | D | I | Nombre de forats | Cargol | A | Φd1 | ΦD | E | f | Fta kN | KG |
| CP-05005-JIS1 | 5 | 1. 5915 | 500 | 100 | 15 | 20 | 18.41 | 40 | 140 | 4 | M5 | 8 | 6 | 10 | 6 | 1.5 | 0.59 | 1.1 |
| CP-05005-JIS1-N | 5 | 1. 5915 | 500 | 100 | 15 | 20 | 18.41 | * | * | * | * | * | * | * | * | 1.5 | 0.59 | 1. 1 |
| CP-05010-J1S1-N | 5 | 1. 5915 | 1000 | 200 | 15 | 20 | 18.41 | * | * | * | * | * | * | * | * | 1.5 | 0.59 | 2.1 |
| CP-10005-JIS1 | 10 | 3.1831 | 500 | 50 | 30 | 35 | 31.82 | 40 | 140 | 4 | M10 | 14 | 11 | 17.5 | 10.8 | 1.5 | 2.38 | 3.7 |
| CP- 10005-J1S1-N | 10 | 3.1831 | 500 | 50 | 30 | 35 | 31.82 | * | * | * | * | * | * | * | * | 1.5 | 2.38 | 3.7 |
| CP- 10010-J1S1-N | 10 | 3.1831 | 1000 | 100 | 30 | 35 | 31.82 | * | * | * | * | * | * | * | * | 1.5 | 2.38 | 7.5 |
| Codi | CP | Mòdul | L | Nº de dents | B | A0 | A1 | D | I | Nombre de forats | Cargol | A | Φd1 | ΦD | E | f | Fta kN | KG |
| CP-05005-JIS1 | 5 | 1. 5915 | 500 | 100 | 15 | 20 | 18.41 | 40 | 140 | 4 | M5 | 8 | 6 | 10 | 6 | 1.5 | 0.59 | 1.1 |
| CP-05005-JIS1-N | 5 | 1. 5915 | 500 | 100 | 15 | 20 | 18.41 | * | * | * | * | * | * | * | * | 1.5 | 0.59 | 1. 1 |
| CP-05010-J1S1-N | 5 | 1. 5915 | 1000 | 200 | 15 | 20 | 18.41 | * | * | * | * | * | * | * | * | 1.5 | 0.59 | 2.1 |
| CP-10005-JIS1 | 10 | 3.1831 | 500 | 50 | 30 | 35 | 31.82 | 40 | 140 | 4 | M10 | 14 | 11 | 17.5 | 10.8 | 1.5 | 2.38 | 3.7 |
| CP- 10005-J1S1-N | 10 | 3.1831 | 500 | 50 | 30 | 35 | 31.82 | * | * | * | * | * | * | * | * | 1.5 | 2.38 | 3.7 |
| CP- 10010-J1S1-N | 10 | 3.1831 | 1000 | 100 | 30 | 35 | 31.82 | * | * | * | * | * | * | * | * | 1.5 | 2.38 | 7.5 |
