Hangzhou Ocean Industry Co., Ltd. és un dels principals fabricants i proveïdors d'acoblaments de tipus ge a la Xina. Benvingut a cadenes industrials duradores a granel a l'engròs i peces de transmissió de potència fetes a la Xina aquí des de la nostra fàbrica. Tots els productes personalitzats són d'alta qualitat i preu competitiu.

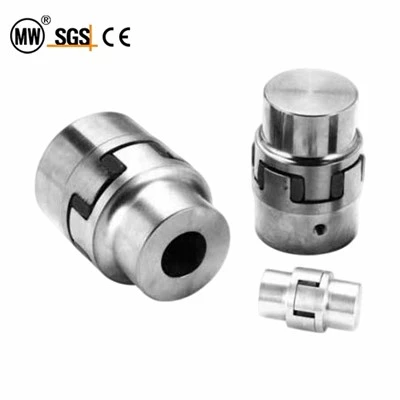

Els acoblaments de tipus GE són acoblaments altament flexibles àmpliament utilitzats en diversos equips mecànics i sistemes hidràulics.

Les seves principals característiques inclouen: Els acoblaments tipus GE poden transmetre de manera flexible el parell sense manteniment; El producte està dissenyat amb una funció de protecció de la taxa de fallada per garantir que l'equip no es farà malbé en cas d'un mal funcionament; Els acoblaments tenen una bona capacitat d'absorció de vibracions, que poden reduir el soroll i el desgast causats per la vibració. Fàcil d'instal·lar, la instal·lació es pot completar mitjançant la inserció axial i el manteniment també és relativament convenient. Apte per a tot tipus d'equips mecànics i hidràulics, capaços de manejar temperatures que oscil·len entre -40 i +100 graus centígrads; Aquest acoblament pot suportar un parell estàtic de fins a 270.000 Nm i té múltiples mides i opcions de paràmetres per satisfer els diferents requisits d'aplicació. Hi ha amortidors que poden compensar eficaçment les desviacions axials, radials i angulars, millorant l'estabilitat general del sistema.

En resum, els acoblaments tipus GE són una opció ideal per a aplicacions industrials a causa del seu rendiment excepcional i disseny flexible.

Paràmetre

Gamma de productes:

Normes	Tipus de sèrie	Interval de talles
ANSI/DIN	GE per AL	GE19-GE38
	GE for Steel	GE19-GE90
	GE per a GG25	GE38-GE90
	GE per a GGG40	GE100-GE180
	Junta de goma GE	GE19-GE180

Nota: Tots els articles es troben en un forat pilot, es pot proporcionar un forat final segons els requisits dels clients

ANSI

GE per AL

ANSI GE Type Couplings AL

																Material: AL
Catàleg	Part	Moment de qualificació de l'elastòmer			Mida de la col·lectivitat (lnch)											Moment d'inèrcia (lbin²)	G (lliures)
		groc peus-lbs	Vermell peus-lbs	Moment d'inèrcia lbin²	Diàmetre (d)		L	z	E	b	S	N	DH	D.D1	dH
					Pilot	Màx
GE-14	1a	5.53	9.22	0.0014	-	5/8	1.38	0.43	0.51	3/8	0.06	0	13/16	13/16	3/8	0.0085	0.044
GE-19	1	7.37	12.50	0.0102	-	3/4	2.6	0.98	0.63	1/2	0.08	3/4	15/8	11/4	11/16	0.0358	0.119
	1a				-	15/16								15/8		0.063	0.145
GE-24	1	25.80	44.25	0.0341	-	15/16	3.07	1.18	0.71	9/16	0.08	15/16	23/16	15/8	11/16	0.126	0.242
	1a				-	11/8								23/16		0.276	0.352
GE-28	1	70.10	118.08	0.0682	-	11/8	3.54	1.38	0.79	5/8	0.1	11/8	25/8	17/8	13/16	0.307	0.396
	1a				-	11/8								25/8		0.634	0.561

Formulari de comanda

GE-24	AL	groc	1	3/8	1a	5/8
GE-24	AL	groc	1	-	1	-
Mida de l'acoblament	Material	Aranya	Disseny del hub	Bore acabat	Disseny del hub	Bore acabat

Nota: Tots els articles es troben en un forat pilot, es pot proporcionar un forat final segons els requisits dels clients

GE for Steel

ANSI GE Type Couplings GG25

Catàleg	Part	Moment de qualificació de l'elastòmer			Mida de la col·lectivitat (mm)											Moment d'inèrcia Lb.in²	pes lliures
		groc peus-lbs	Vermell ft-lbs	Moment d'inèrcia Lb.in²	Diàmetre (d)		L	l1,l2	E	b	S	N	Du	D,D	d
					Pilot	Màx
GE-19	1a	7.37	12.50	0.0102	-	1	2.60	0.98	0.63	1/2	0.08	-	19/16	19/16	11/16	0.164	0.39
	1b						3.54	1.46								0.232	0.49
GE-24	1a	25.80	44.25	0.0341	-	13/8	3.07	1.18	0.71	9/16	0.08	-	23/16	23/16	11/16	0.678	0.79
	1b						4.65	1.97								1.078	1.26
GE-28	1a	70.10	118.08	0.0682	-	19/16	3.54	1.38	0.79	5/8	0.10	-	29/16	29/16	13/16	1.562	1.37
	1b						5.51	2.36								2.558	2.19
GE-38	1	140.00	240.00	0.17	-	17/8	4.49	1.77	0.94	3/4	0.12	11/16	31/8	23/4	11/4	3.458	2.46
	1b						6.46	2.76				-		31/8		6.854	3.94
GE-42	1	195.00	332.00	0.3410	-	21/8	4.96	1.97		13/16	0.12	11/8	33/4	33/5	113/16	8.400	3.34
	1b						6.93	2.95				-		33/4		15.260	6.25
GE-48	1	229.00	387.00	0.6820	-	27/16	5.51	2.20	1.02	13/16	0.14	11/4	41/8	33/4	2	13.787	4.60
	1b						7.40	3.15				-		41/8		23.830	8.67
GE-55	1	302.00	505.00	1.0230	-	215/16	6.30	2.56	1.18	7/8	0.16	17/16	43/4	41/16	23/8	27.160	6.96
	1b						8.20	3.54				-		43/4		44.610	13.06
GE-65	1	461.00	693.00	1.7050	-	31/8	7.28	2.95	1.38	1	0.18	17/8	55/16	412	211/16	43.430	10.62
	1b						9.28	3.04				-		55/16		81.740	19.08
GE-75	1	944.00	1416.00	6.8200	-	33/4	8.27	3.35	1.57	13/16	0.20	21/16	61/4	55/16	31/8	94.290	16.75
	1b						10.24	4.33				-		61/4		176.480	30.0
GE-90	1	1770.00	2655.00	13.6000	-	45/16	9.365	3.94	1.77	13/8	0.22	27/16	77/8	61/4	315/16	262.190	28.7
	1b						11.61	4.92				-		77/8		510.020	53.55

Formulari de comanda

GE-24	Acer	Vermell	1a	3/8	1b	3/4
GE-24	Acer	groc	1a	-	1a	-
Mida de l'acoblament	Material	Aranya	Disseny del hub	Acabar el forat	Disseny del hub	Acabar el forat

Nota: Tots els articles es troben en un forat pilot, es pot proporcionar un forat final segons els requisits dels clients

GE per a GG25

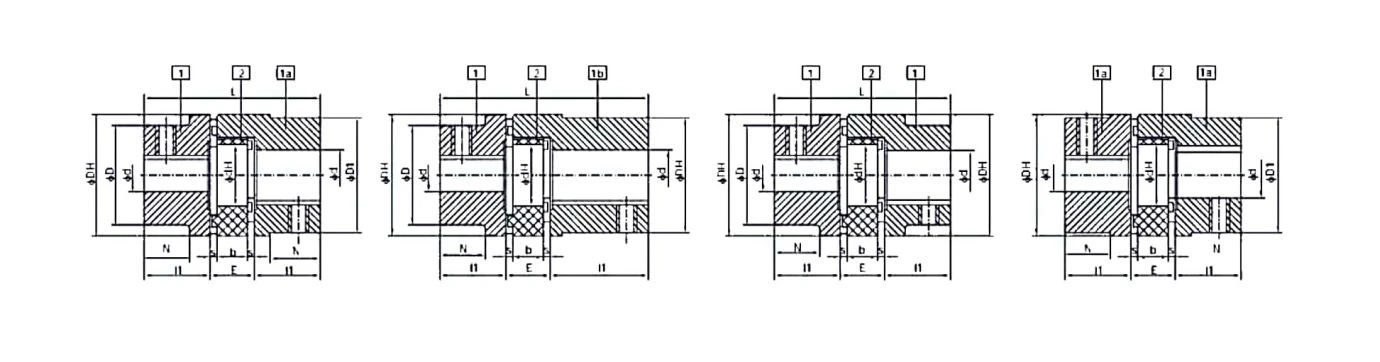

ANSI GE Type Couplings steel

Catàleg	Part	Moment de qualificació de l'elastòmer			Mida de la col·lectivitat (mm)											Moment d'inèrcia Lb.in²	pes Lbs
		groc peus-lbs	Vermell peus-lbs	Moment d'inèrcia Lb.in²	Diàmetre (d)		L	l1.12	E	b	S	N	DH	D.D1	dH
					Pilot	Màx
GE-38	1	140	240	0.170	3/8	45598	4.49	1.77	0.95	11/16	0.12	17/16	31/8	29/16	11/2	2.90	2.16
	1a				3/4	13/4								31/16		4.33	2.51
	1b						6.46	2.76				27/16				6.62	3.70
GE-42	1	195	332	0.341	3/8	15/8	4.96	1.97	1.02	3/4	0.12	19/16	33/4	3	113/16	6.12	3.34
	1a				11/8	21/8								311/16		10.23	4.03
	1b						6.93	2.95				29/16				14.70	5.74
GE-48	1	229	387	0.682	1/2	17/8	5.51	2.20	1.10	13/16	0.14	13/4	41/8	33/8	2	10.37	4.60
	1a				11/8	23/8								41/16		16.90	5.46
	1b						7.40	3.15				23/4				23.39	7.52
GE-55	1	302	505	1.023	5/8	21/8	6.30	2.56	1.18	7/8	0.16	21/16	43/4	37/8	23/8	20.95	6.96
	1b				19/16	23/4								45/8		32.25	11.13
GE-65	1	461	693	1.705	3/4	29/16	7.28	2.95	1.38	-	0.18	115/16	55/16	41/2	211/16	47.96	10.62
GE-75	1	944	1416	6.82	1	27/8	8.27	3.35	1.59	13/8	0.20	21/16	61/4	55/16	35/8	105.24	16.75
GE-90	1	1770	2655	13.6	13/8	31/2	9.65	3.94	1.77	15/16	0.22	27/16	77/8	65/16	315/16	283.29	28.70

Formulari de comanda

GE-42	GG25	Vermell	1	3/8	1a	11/8
GE-42	GG25	groc	1	3/8	1	11/8
Mida de l'acoblament	Material	Aranya	Disseny del hub	Acabat Bore	Disseny del hub	Acabat Bore

Nota: Tots els articles es troben en un forat pilot, es pot proporcionar un forat final segons els requisits dels clients

GE per a GGG40

ANSI GE Type Couplings GGG40

Catàleg	Part	Moment de qualificació de l'elastòmer			Mida de la col·lectivitat (mm)											Moment d'inèrcia Lb.in²	pes Lbs
		groc ft-lbs	Vermell peus-lbs	Moment d'inèrcia Lb.in²	Diàmetre (d)		L	L .1	E	b	S	N	DH	D	dH
		groc ft-lbs	Vermell peus-lbs	Moment d'inèrcia Lb.in²	Pilot	Màx	L	L .1	E	b	S	N	DH	D	dH
GE-100	1	2434	3651	24	13/4	41/2	10.63	4.33	1.97	11/8	0.24	31/2	87/8	71/16	47/16	394	35.9
GE-110	1	3540	5310	51	21/4	5	11.61	4.72	2.17	15/8	0.26	33/4	10	77/8	5	707	51.2
GE-125	1	4904	7375	85	21/4	53/4	13.39	5.51	2.36	113/16	0.28	47/16	117/16	9	53/4	1388	76.2
GE-140	1	6306	9440	136	21/4	61/4	14.76	6.10	2.56	115/16	0.30	47/8	129/16	10	61/2	2520	103.4
GE-160	1	9440	14160	273	3	71/4	16.73	6.89	2.95	21/4	0.36	51/2	149/16	117/16	71/2	4924	105.5
GE-180	1	13754	20650	590	31/8	77/8	18.20	7.28	3.35	21/2	0.43	61/8	161/2	123/4	85/8	9008	231.3

Formulari de comanda

GE-125	GGG40	groc	1	21/8	1	25/8
Mida de l'acoblament	Material	Aranya	Disseny del hub	Acabar el forat	Disseny del hub	Acabar el forat

DIN

GE per AL

DIN GE Type Couplings AL

Catàleg	art	Moment de qualificació de l'elastòmer			Mida de la col·lectivitat (mm)											Moment d'inèrcia (kg.cm²)	G (kg)
		Groc (Nm)	Vermell (Nm)	Moment d'inèrcia (kg.cm²)	Avorrit (d)		L	l1,l2	E	b	S	N	DH	D,D1	dh
					Pilot	Màx
GE-14	1a	7.5	12.5	0.004	-	16	35	11	13	10	1.5	0	30	30	10	0.025	0.020
GE-19	-	10	17	0.030	-	19	66	25	16	12	2	20	41	32	18	0.105	0.054
	1a				-	24								41		0.185	0.066
GE-24	1	35	60	0.100	-	24	78	30	18	14	2	24	56	40	27	0.370	0.110
	1a				-	28								56		0.810	0.160
GE-28	-	95	160	0.200	-	28	90	35	20	15	2.5	28	67	48	30	0.900	0.180
	1a				-	38								67		1.860	0.255

GE for Steel

DIN GE Type Couplings steel

Catàleg	Part	Moment de qualificació de l'elastòmer			Mida de la col·lectivitat (mm)											Moment d'inèrcia (kg.cm²)	G (kg)
		Groc (Nm)	Vermell (Nm)	Moment d'inèrcia (kg.cm²)	Diàmetre (d)		L	l1,l2	E	b	S	N	DH	D,D1	dH
					Pilot	Màx
GE-19	1a	10	17	0.03	-	25	66	25	16	12	2	-	40	40	18	0.48	0.18
	1b						90	37								0.68	0.23
GE-24	1a	35	60	0.1	-	35	78	30	18	14	2	-	55	55	27	1.99	0.37
	1b						118	50								3.16	0.59
GE-28	1a	95	160	0.2	-	40	90	35	20	15	2.5	-	65	65	30	4.58	0.64
	1b						140	60								7.50	1.02
GE-38	1	190	325	0.5	-	48	114	45	24	18	3	27	80	70	38	10.14	1.01
	1b						164	70				-		80		20.10	1.84
GE-42	1	265	450	1.0	-	55	126	50	26	20	3	28	95	85	46	24.63	1.56
	1b						176	75				-		95		44.75	2.92
GE-48	1	310	525	2.0	-	62	140	56	28	21	3.5	32	105	95	51	40.43	2.15
	1b						188	80				-		105		69.88	4.05
GE-55	1	410	685	3.0	-	74	160	65	30	22	4	37	120	110	60	79.64	3.25
	1b						210	90				-		120		130.82	6.10
GE-65	1	625	940	5.0	-	80	185	75	35	26	4.5	47	135	115	68	127.38	4.96
	1b						235	100				-		135		239.72	8.91
GE-75	1	1280	1920	20.0	-	95	210	85	40	30	5	53	160	135	80	276.50	7.82
	1b						260	110				-		160		517.55	14.01
GE-90	1	2400	3600	40.0	-	110	245	100	45	34	5.5	62	200	160	100	768.89	13.40
	1b						295	125				-		200		1495.65	25.01

GE per a GG25

DIN GE Type Couplings GG25

Catàleg	Part	Moment de qualificació de l'elastòmer			Mida de la col·lectivitat (mm)											Moment d'inèrcia (kg.cm²)	G (kg)
		Groc (Nm)	Vermell (Nm)	Moment d'inèrcia (kg.cm²)	Diàmetre (d)		L	1,1₂	E	b	s	N	DH	D,D1	dH
					Pilot	Màx
GE-38	1	1 90	325	0.50	10	38	114	45	24	18	3	37	80	66	38	8.51	1.01
	1a				20	45								78		12.70	1.17
	1b						164	70				62				19.4	1.73
GE-42	1	265	450	1.00	10	42	126	50	26	20	3	40	95	75	46	17.95	1.56
	1a				30	55								94		30.00	1.88
	1b						176	75				65				43.10	2.68
GE-48	1	310	525	2.00	12	48	140	56	28	21	3.5	45	105	85	51	30.41	2.15
	1a				30	60								104		49.56	2.55
	1b						188	80				69				68.58	3.51
GE-55	1	410	685	3.00	15	55	160	65	30	22	4	52	120	98	60	61.44	3.25
	1b				40	70								118		94.56	5.20
GE-65	1	625	940	5.00	20	65	185	75	35	26	4.5	47	135	115	68	140.65	4.96
GE-75	1	1280	1920	20.00	25	75	210	85	40	30	5	53	160	135	80	308.92	7.82
GE-90	1	2400	3600	40.00	35	90	245	100	45	34	5.5	62	200	160	100	830.75	13.4

GE per a GGG40

ge type couplings380-9

Catàleg	Moment de qualificació de l'elastòmer				Mida de la col·lectivitat (mm)											Moment d'inèrcia (kg.cm²)
	Part	Groc (Nm)	Vermell (Nm)	Moment d'inèrcia (kg.cm²)	Diàmetre (d)		L	L	E	b	5	N	DH	D	dH
	Part	Groc (Nm)	Vermell (Nm)	Moment d'inèrcia (kg.cm²)			L	L	E	b	5	N	DH	D	dH
GE-100	1	3300	4950	70	45	115	270	110	50	38	6	89	225	180	113	1157	16.8
GE-110	1	4800	7200	150	55	125	295	120	55	42	6.5	96	255	200	127	2073	23.9
GE-125	1	6650	10000	250	55	145	340	140	60	46	7	112	290	230	147	4071	35.6
GE-140	1	8550	12800	400	55	160	375	155	65	50	7.5	124	320	255	165	7391	48.3
GE-160	1	12800	19200	800	75	185	425	175	75	57	9	140	370	290	190	14441	70.3
GE-180	1	18650	28000	1730	80	200	475	185	85	64	11	156	420	325	220	26417	108.0
